この洗濯乾燥機は、2017年発売開始のモデルです。H59エラーが出て、乾燥運転が出来ない状態でした。

分解を進めていきます。

エラー内容と別に、ヒートポンプ交換も必要な状態でしたので、ヒートポンプユニットを取外し、交換しました。

ヒートポンプユニットからの排気口も詰まり気味でしたので、清掃しました(画像は清掃前、清掃後)

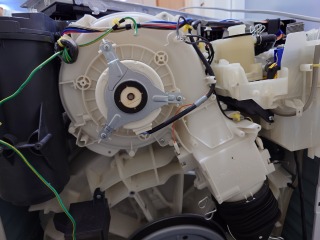

ヒートポンプユニットに隣接される乾燥用循環ファンユニットです。H59エラーは、このユニット不良によるものです。

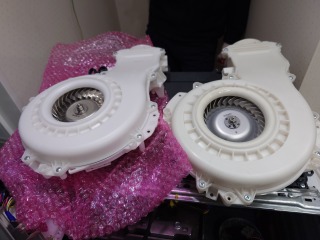

用意してきた新品の循環ファンに交換です。

回転系に異音がありましたので、点検したところ、Vベルトの伸びが確認できました。お客様と相談の上、こちらも新品パーツに交換しました。

交換したVベルトです。

ヒートポンプに繋がるドレンホースに詰まりがありましたので、ホース内も清掃しました(画像は清掃後)

ヒートポンプ交換のために洗濯機を前に出したので、防水洗濯パンも清掃しました。

排気ホースを外したところです。綿ぼこりがビッシリ付着しています(画像は清掃前、清掃後)

洗濯槽、洗濯水槽共、汚れが確認できました。

洗濯槽を覆っている前面カバー部には、大量の綿ぼこりが付着していました。

このカバーですが、洗濯槽との擦り跡があるのと、パッキンがはみ出しており、全方位シャワー用の循環水が、漏れてしまっている状態でした。

お客様と相談の上、このカバーを新品パーツに交換しました。

排水ユニットを含む排水関連、排水ダクト、排水(糸くず)フィルター、排水トラップ、排水口、夫々清掃しました(画像は清掃前、清掃後)

使用中に排水エルボが抜けると大変なので、取り付けていなかったバンド(黒いバンド)を取付けました。

組上げ後の動作確認です。全方位シャワーも復活しています。
